扫描电子显微镜（SEM）：微观世界的3D摄影师，从原理到应用全解读

在科研探索的征途中，当我们试图窥探肉眼无法触及的微观世界时，扫描电子显微镜（Scanning Electron Microscope，SEM）便成为了一双锐利的“眼睛”。它不仅是材料科学、生命科学、物理学等领域的核心工具，更是连接宏观与微观世界的桥梁。

与透射电子显微镜（TEM）观察样品内部结构不同，SEM擅长呈现样品表面的三维形貌，其图像立体感之强、细节之丰富，仿佛为研究者打开了一扇通往纳米世界的窗户。本文将从基本原理、核心构造、关键信号、技术优势、应用场景及操作要点等方面，系统解析SEM技术，助力科研同仁更好地驾驭这一强大工具。

SEM基本工作原理

SEM的核心工作逻辑可概括为三个词：聚焦、扫描、成像。

电子束产生：电子枪发射高能电子束（通常为1-30 keV）。
电子束聚焦：电子束经多级电磁透镜（聚光镜、物镜）汇聚成直径仅1-10 nm的极细电子探针。
逐点扫描：扫描线圈控制电子束在样品表面按光栅路径逐点、逐行移动。
信号激发：高能电子束轰击样品表面，激发出二次电子（SE）、背散射电子（BSE）、特征X射线等多种物理信号。
信号检测与成像：探测器收集信号强度，经放大处理后同步调制显示屏上对应像素的亮度。电子束扫描到哪里，显示屏上就亮到哪里——信号强的位置图像亮，信号弱的位置图像暗，最终形成反映样品特征的灰度图像。

这一过程的关键在于：电子束的扫描与显示屏的扫描严格同步，确保了图像的真实还原。

“SEM基本工作原理

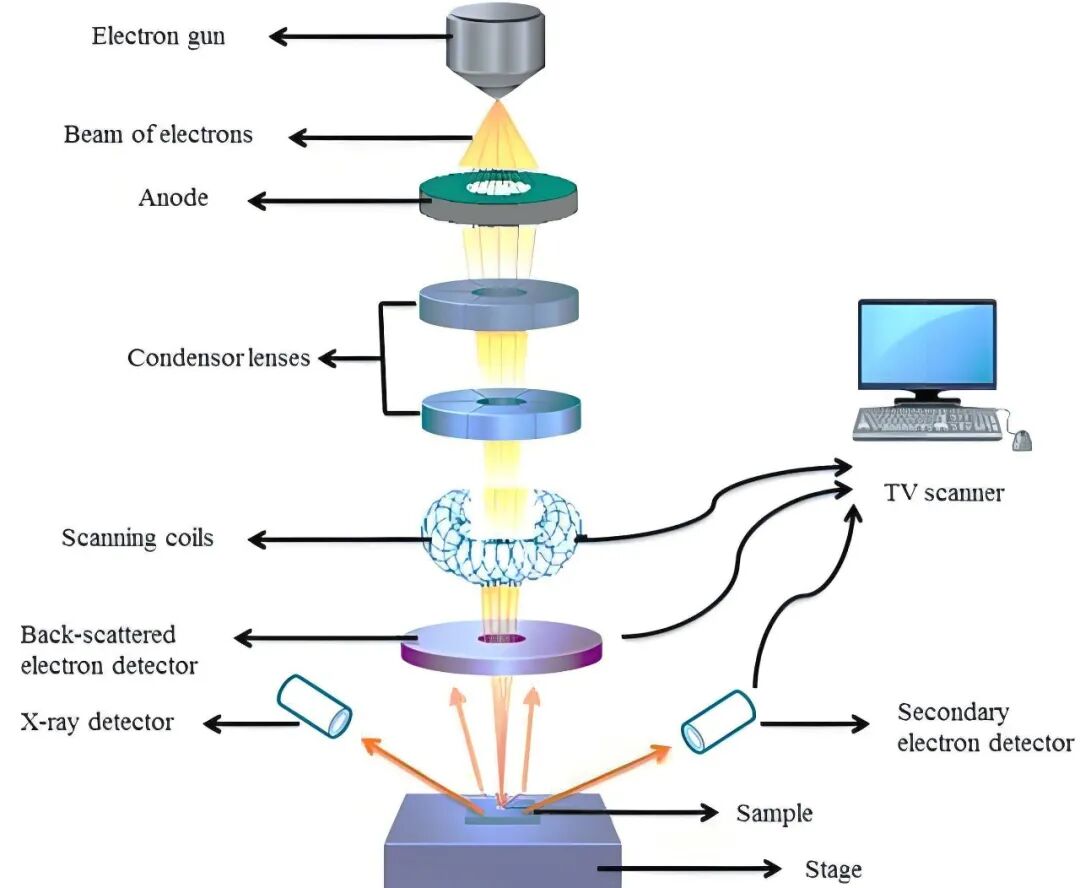

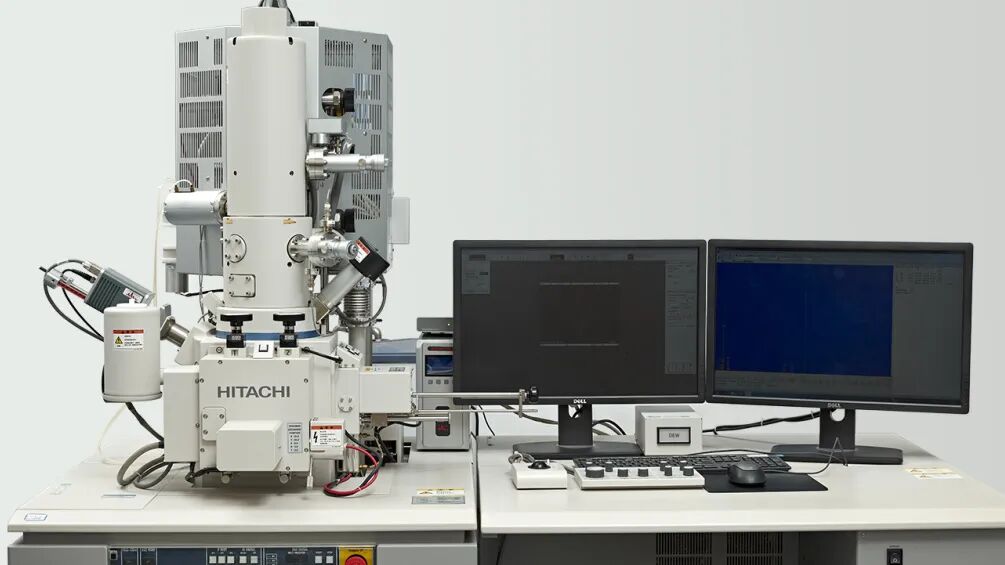

SEM核心组成结构

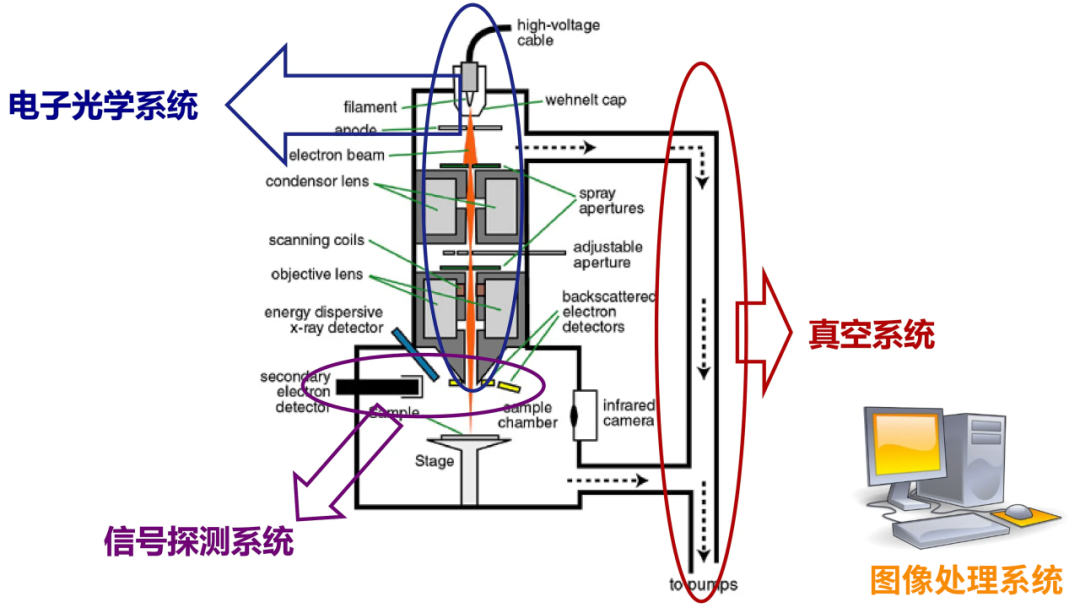

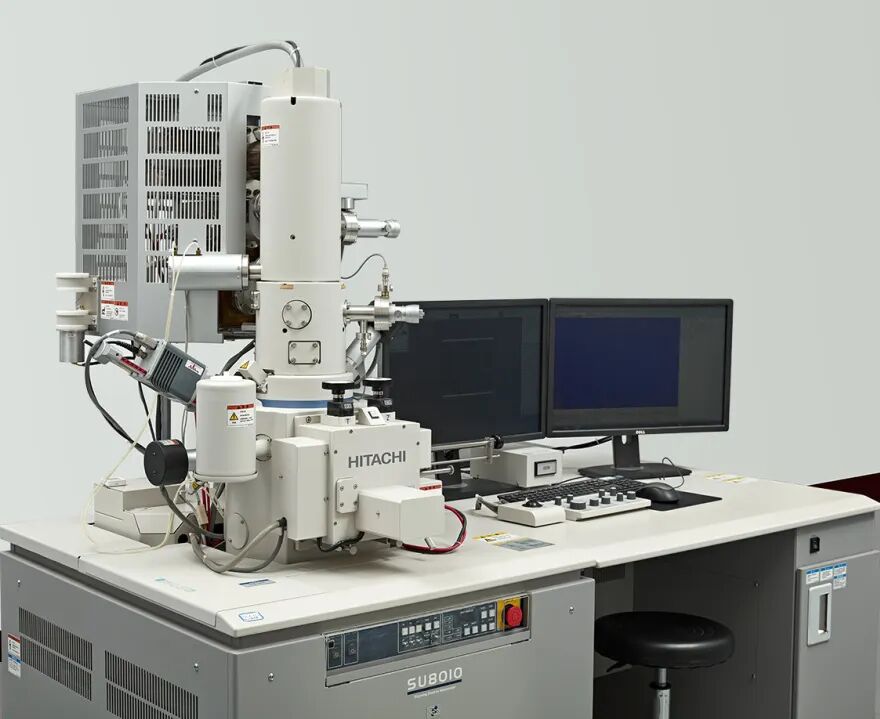

一台完整的SEM由四大系统构成，各系统协同工作：

系统	组成部件	功能
_
电子光学系统	电子枪、聚光镜、物镜、扫描线圈	产生、聚焦、偏转电子束
信号探测系统	SE探测器、BSE探测器、EDS探测器	收集样品激发的各类信号
真空系统	机械泵、分子泵、离子泵	维持镜筒高真空（10⁻⁴~10⁻⁷ Pa），防止电子束散射
图像处理系统	计算机、显示器	信号处理、图像显示、参数调节

其中，电子枪是系统的“心脏”，决定分辨率和束流亮度。常见类型包括：

钨灯丝：成本低、寿命短（约100小时），适用于常规分析。
六硼化镧（LaB₆）：亮度更高、寿命更长（约1000小时）。
场发射枪（FEG）：亮度最高、束斑最小，分辨率可达亚纳米级，分为冷场和热场两种。

常用物理信号及信息内涵

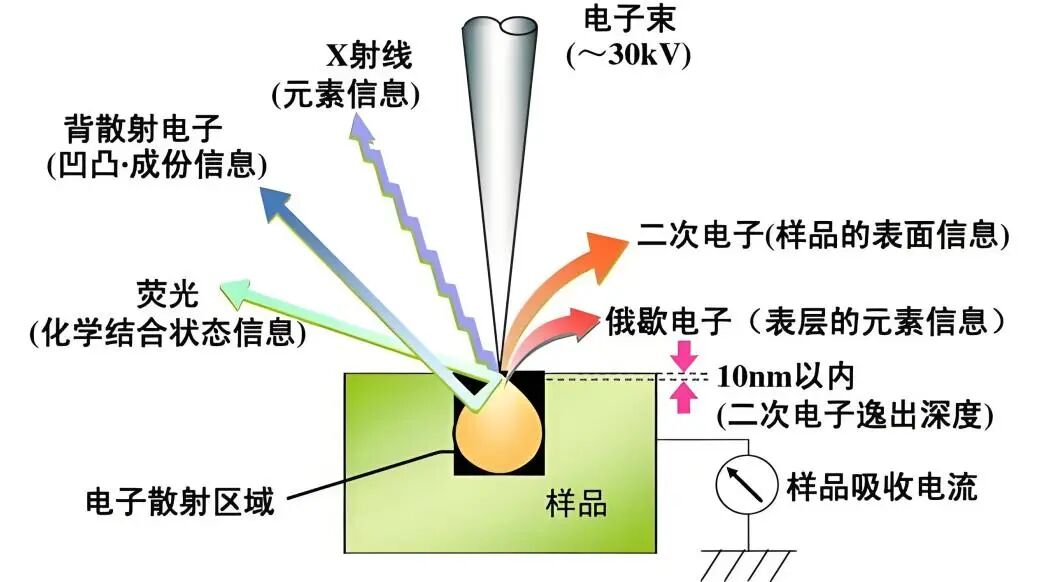

高能电子束与样品相互作用，激发出多种信号。理解每种信号的产生机制和携带信息，是正确解读SEM图像的基础。

二次电子（Secondary Electrons，SE）

产生机制：入射电子将样品原子核外电子击出，被击出的电子能量较低（<50 eV）。

信息深度：仅来自样品表面5-10 nm深度。

主要用途：观察表面形貌，是SEM最常用的成像信号。

成像特点：对样品表面的凹凸起伏极其敏感——凸起处产额高、图像亮，凹陷处产额低、图像暗。图像具有强烈的三维立体感。

背散射电子（Backscattered Electrons，BSE）

产生机制：入射电子与样品原子核发生弹性碰撞后反弹回来，能量较高（接近入射电子能量）。

信息深度：来自样品表层约100 nm-1 μm深度。

主要用途：区分成分差异（原子序数衬度）。

成像特点：背散射电子产额与样品原子序数（Z）正相关——重元素（高Z）区域图像亮，轻元素（低Z）区域图像暗。因此BSE图像既能反映形貌，也能揭示元素分布。

特征X射线（Characteristic X-ray）

产生机制：入射电子击出原子内层电子，外层电子跃迁填补空位时释放出特征能量的X射线。

主要用途：元素定性与定量分析（配合能谱仪EDS）。

成像特点：每种元素有特定的X射线特征峰，通过检测峰位识别元素，通过峰强计算含量。可进行点分析、线扫描分析、面分布分析。

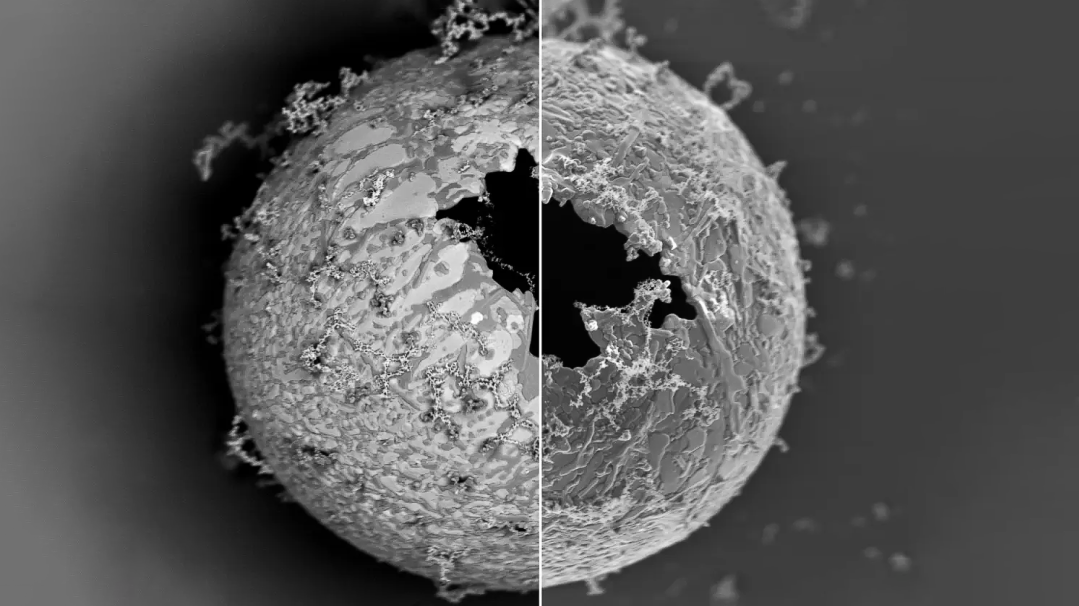

四种信号对比一览

信号类型	能量	信息深度	主要用途	特点
二次电子（SE）	低（<50 eV）	5-10 nm	表面形貌	分辨率高、立体感强
背散射电子（BSE）	高	100 nm-1 μm	成分衬度	重元素图像亮
特征X射线	中-高	0.5-5 μm	元素分析	定性+定量
俄歇电子（Auger）	低-中	<1 nm	表面元素分析	需超高真空

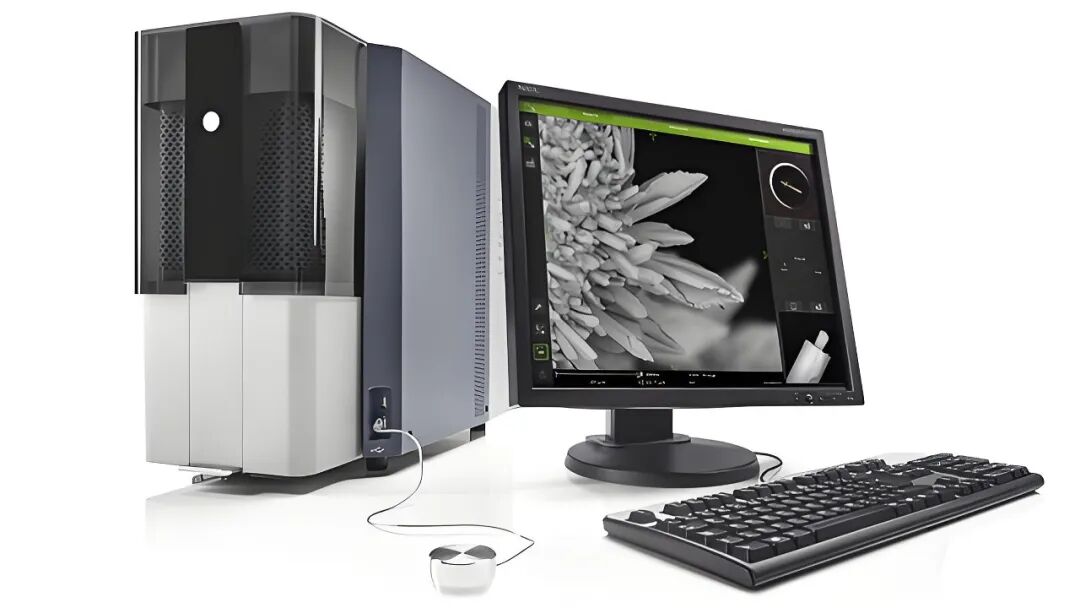

SEM核心技术优势

分辨率高，突破光学显微镜极限

光学显微镜分辨率受可见光波长限制，极限约200 nm。SEM以电子束为“光源”，电子德布罗意波长极短，分辨率可达1-3 nm（高端场发射电镜可达0.5 nm），比光学显微镜高出两个数量级。

景深大，立体感强

SEM的景深比光学显微镜大数百倍，即使样品表面凹凸起伏很大，仍能整体清晰成像。这使得SEM图像具有极强的三维立体感，特别适合观察断口、颗粒、生物组织等形貌复杂的样品。

放大倍数范围宽，连续可调

SEM的放大倍数可从十几倍连续调节至数十万倍（甚至百万倍），低倍观察整体分布，高倍聚焦精细结构，无需更换设备即可实现多尺度表征。

样品制备相对简单

与TEM需要超薄切片（<100 nm）不同，SEM对样品厚度无严格要求。块状、粉末、纤维、薄膜均可直接或简单处理后观察。导电样品直接上机；不导电样品仅需喷金/喷碳处理（厚度约10-20 nm）即可消除荷电效应。

多信号联用，形貌与成分一体化表征

现代SEM普遍配备能谱仪（EDS），可在观察形貌的同时进行微区成分分析。结合背散射电子像，可快速识别不同物相的分布，实现“所见即所析”。

分析速度快，效率高

单次观测数分钟即可获得清晰图像，配合自动化样品台，可实现批量样品的快速检测，兼具科研与工业质控价值。

SEM应用场景

材料科学

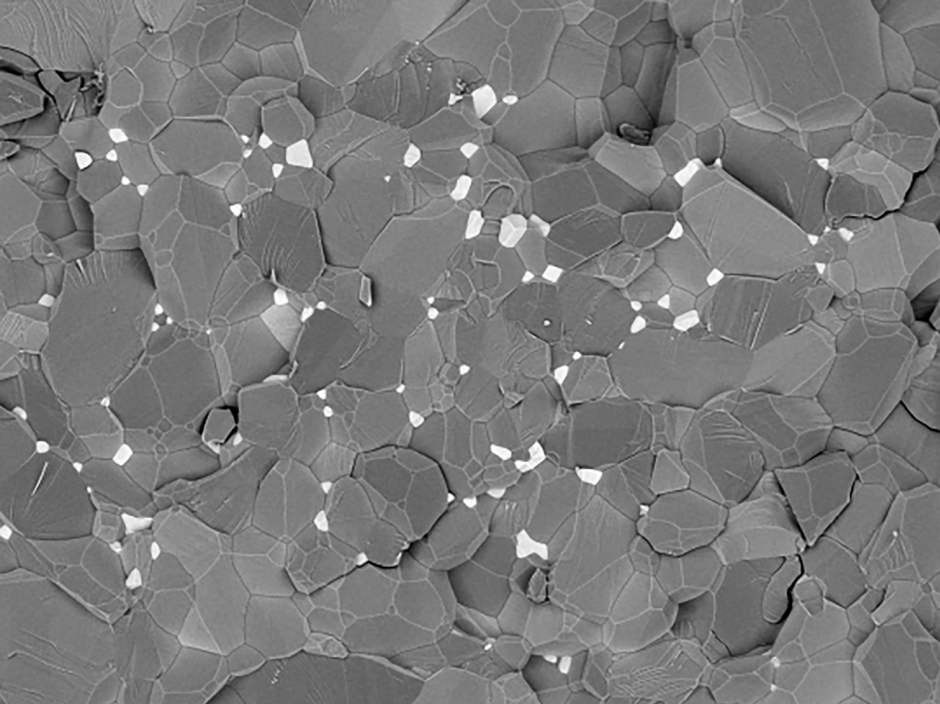

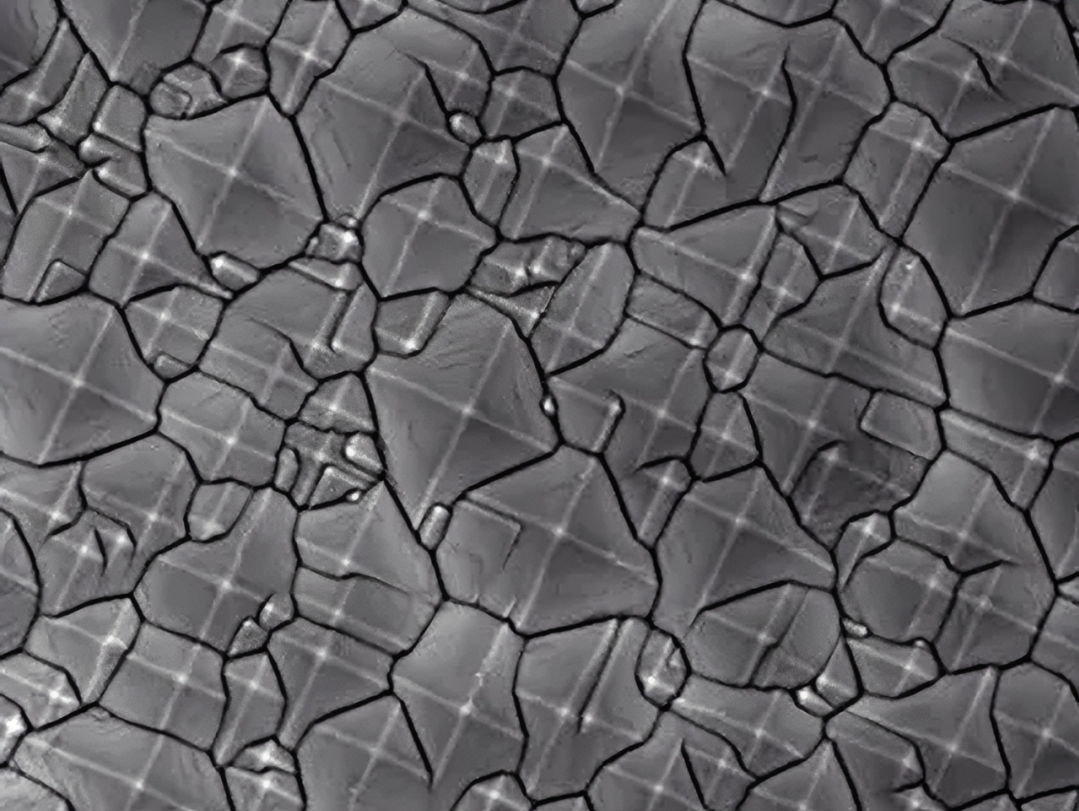

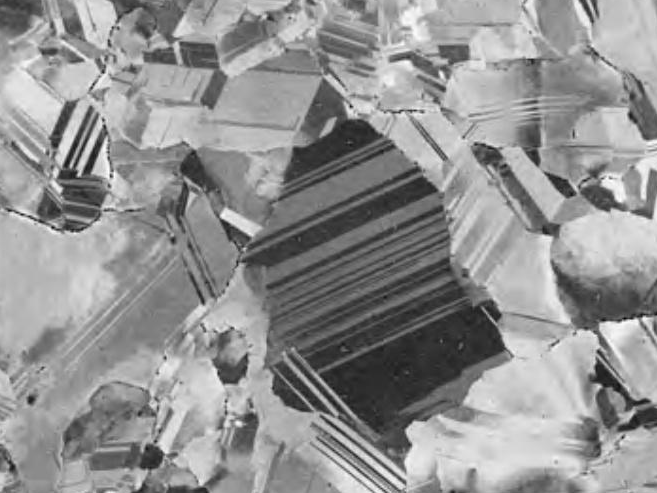

金属材料：晶粒尺寸、相分布、断口形貌（韧窝断口、解理断口、沿晶断口）、疲劳裂纹、腐蚀形貌。

陶瓷与复合材料：孔隙率、界面结合状态、增强相分布。

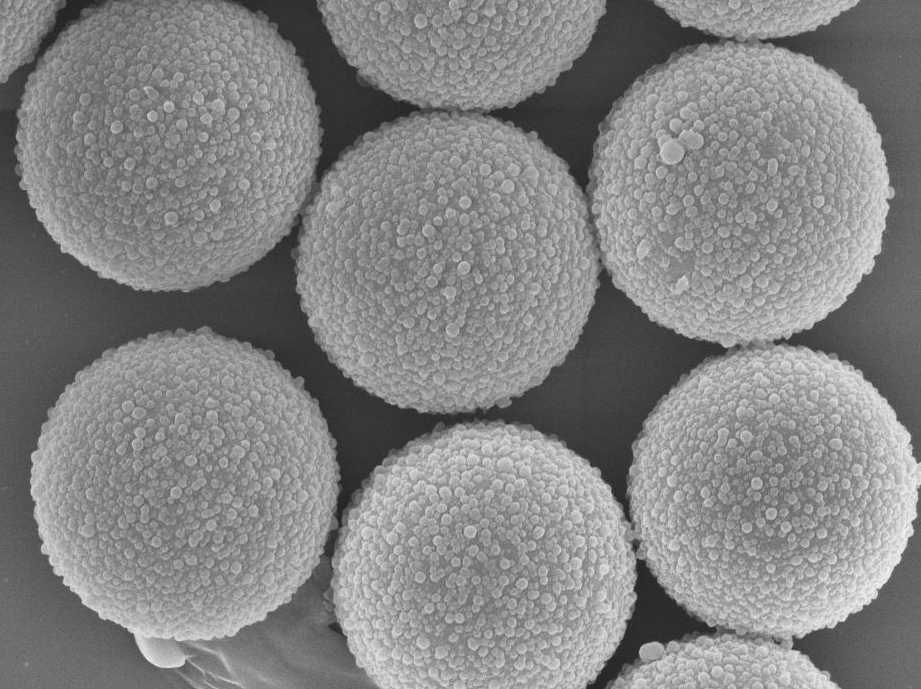

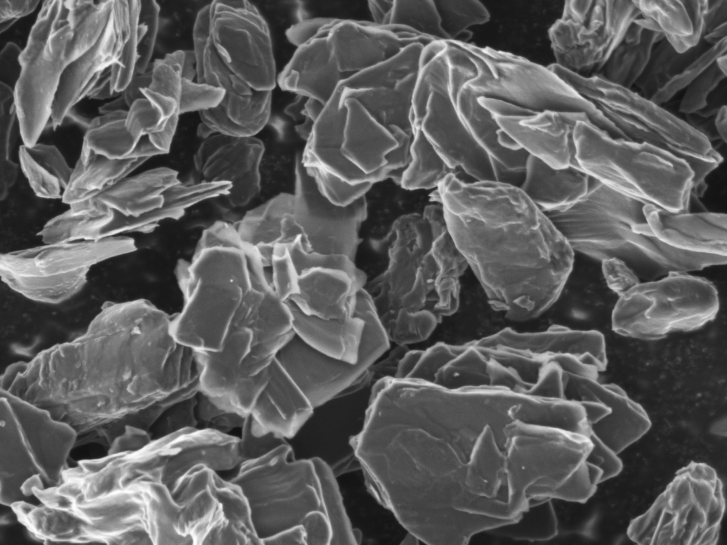

纳米材料：纳米颗粒形貌与粒径、纳米线/管直径、石墨烯褶皱结构。

失效分析：电子元器件、机械零部件的断裂、磨损、腐蚀原因诊断。

生命科学与医学

细胞与组织：细胞表面微绒毛、足细胞突起、纤毛结构。

微生物：细菌、病毒、真菌的三维形貌。

病理诊断：肾小球基底膜（GBM）结构观察（Alport综合征呈粗网状，薄基底膜肾病呈薄片状）、结石成分分析。

生物材料：支架材料的孔结构、细胞在材料表面的黏附形态。

地质与矿物

岩石微观结构、矿物解离度、孔隙与裂隙分布。

结合EDS进行矿物相识别与元素赋存状态分析。

半导体与微电子

芯片表面缺陷检测、引线键合质量评估、光刻胶图形轮廓。

失效分析中的微小短路、开路定位。

文物与考古

古代金属器的腐蚀层结构、陶瓷釉面微观特征、纺织品纤维老化状态。

样品制备要点与注意事项

SEM观察的是样品表面，制样质量直接决定成像成败。不同类型样品的制样要求如下：

[ 导电样品 ] 金属、合金、碳材料等.

操作：用导电胶固定在样品台上，直接上机观察。

注意：确保样品与样品台之间导通良好。

[ 不导电样品 ] 陶瓷、高分子、生物组织等.

核心问题：电荷积累（荷电效应），导致图像畸变、亮度异常。

解决方案：

喷镀导电层：离子溅射镀金（Au）、铂（Pt）或蒸镀碳（C），厚度约10-20 nm。
低电压成像：降低加速电压（1-5 kV），减少电荷积累。
低真空模式：环境SEM（ESEM）或可变压力SEM（VPSEM）允许样品室保持一定气压（10-100 Pa），气体分子电离中和表面电荷。

[ 生物样品 ] 含水量高、柔软、不导电.

标准流程：取材 → 固定 → 漂洗 → 后固定 → 脱水 → 干燥 → 粘样 → 喷金 → 观察

固定：2.5%戊二醛（前固定，4℃）+ 1%锇酸（后固定，增加电子密度与导电性）。

锇酸剧毒，须在通风橱操作。
脱水：梯度乙醇

30%→50%→70%→80%→90%→95%→100%×3次

每步10-15分钟。
干燥：临界点干燥法为金标准（避免表面张力破坏微结构），也可采用冷冻干燥法。
喷金：离子溅射40-60秒，镀层均匀且足够薄以不掩盖细节。

[ 粉末样品 ] .

取少量粉末分散在导电胶上，用洗耳球吹去未粘牢的颗粒。

也可分散于乙醇中超声后滴加到硅片或铜台上，干燥后喷金。

[ 制样禁忌 ] .

❌ 含水、含油样品：高真空下水分挥发污染真空系统。

❌ 磁性样品（未消磁）：干扰电子束，导致图像畸变。

❌ 易分解样品：电子束照射下分解、碳化，需低电压或冷冻台。

操作参数选择与图像优化

加速电压（EHT/Accelerating Voltage）

No.1

电压	适用场景	特点
_
高电压（15-30 kV）	致密样品、高倍成像、BSE/EDS分析	穿透深、信号强、分辨率高
低电压（1-5 kV）	不导电样品、浅表面结构	抑制荷电、减少辐照损伤

经验法则：能用低电压就不用高电压；能看清晰就不用最高分辨率。

工作距离（WD，Working Distance）

No.2

短工作距离（3-8 mm）：分辨率高、景深小，适合高倍精细观察。
长工作距离（10-20 mm）：分辨率下降、景深大，适合低倍、凹凸不平样品。
EDS分析：通常需要特定WD（如8.5 mm或10 mm）以获得最佳X射线接收效率。

束斑尺寸（Spot Size / Probe Current）

No.3

小束斑：分辨率高、信号弱、信噪比差。
大束斑：分辨率降低、信号强、EDS分析更准确。

权衡原则：形貌观察用小束斑追求分辨率；成分分析用大束斑保障信号强度。

常见图像缺陷与对策

No.4

问题	可能原因	解决方案
_
荷电效应（异常亮区/暗区）	样品不导电	喷金/喷碳、降电压、低真空模式
图像漂移	样品不稳定、导电胶未固化	牢固固定、等待热平衡
图像模糊/噪点多	束流过小、扫描速度过快	增大束斑、降低扫描速度
边缘亮边	对焦过度	重新精细对焦
污染斑块	样品放气、镜筒污染	充分干燥样品、清洁镜筒

SEM技术局限

尽管SEM功能强大，但仍存在一定局限，科研人员需理性认知：

局限	说明
_
无法直接观察液态/气态样品	高真空环境限制，需特殊低温台或ESEM
不导电样品需预处理	喷金/喷碳可能掩盖部分表面细节
真空要求高	设备复杂、维护成本较高
体积大、场地要求严格	需防震、防磁、恒温恒湿环境
深度成分分析能力有限	信息深度仅表面微米级，体相分析需结合其他手段

扫描电子显微镜以其高分辨率、大景深、强立体感和多功能联用的特性，已成为现代科学研究中不可或缺的微观表征工具。从金属断口的失效分析到纳米材料的可控合成，从肾小球基底膜的病理诊断到半导体芯片的缺陷检测，SEM不断拓展着人类的认知边界。

理解SEM的工作原理、熟悉各种信号的物理内涵、掌握合理的制样方法与操作参数，是获得高质量、可信图像的前提。随着环境SEM、原位表征、关联显微等技术的持续发展，SEM的应用场景将更加广阔，为科研工作者提供更强大的微观探索能力。

希望本文能为各位科研同仁在学习和使用SEM的道路上提供一份清晰、实用的参考。

END
